超声波焊接机部件组成
一、主动部件:

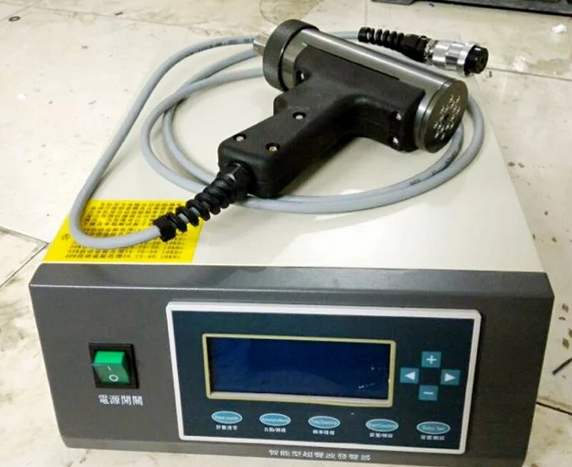

1、武汉超声波焊接机发生器
超声波发生器会从接通的电源电压中产生各自所需超声波频率的高压。所有与焊接过程相关的数据均被准确测量和评估。发生器保护振动系统免受过载影响,保持振幅(焊头移动)恒定并补偿各自焊头的振动行为。
武汉超声波焊接机部件组成与焊接方法,必须掌握!
超音波焊接机几大组件部分:
一、传动气压系统
二、系统控制
三、超音波发生器
四、超声波模具与换能器
五、武汉超声波焊接机械装置等组成。
1、传动气动系统是由:过滹器、减压阀、油雾器、换向器、节流阀、气缸等。
焊接机工作时引用空压机气压驱动气缸,气缸上下移动以带动超音波换能器振动,在焊接中气压根据产品大小,焊接时间调整。
2、控制系统由:时间继电器、集成电路、时间定时器组成。
传动气压系统工作,塑料焊接时在定时控制下控制气路阀门,气缸驱动使超声模具下降,配合一定的压力压住被焊接塑料件,当完后焊接与保压时间,控制系统将气路阀门换向,使超声波模具上升复位
超音波发生器工作时间,整个焊接过程实现参数自动化,同时启动两个按钮产生一个触发脉冲,便能自动完在一次焊接过程
整个超音波控制是:电源启动,触发控制信号,气压传动,气缸下降并压住焊接产品同时超音波发生器工作,发射超音振动并在一定焊接时间,超音波完成后继续保持一定时间保压,模具上升达到焊接
三、武汉超声波焊接机发生器
1、较大功率的超音波塑料焊接机,发生器信号采用锁相式频率自动跟踪电路,使发生器输出的频率基本上与换能器谐振频率一致
2、超声波发生器的频率可根据具体产品需求定,有15KHZ,20KHZ,28KHZ,30KHZ,35KHZ,40KHZ,可选择、
3、换能器

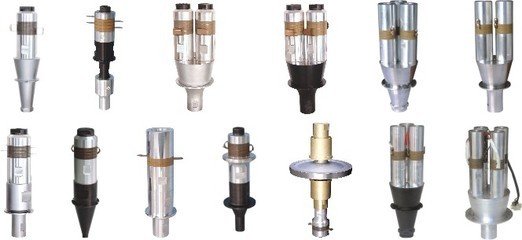

换能器是电气和机械环境间的接口。它利用反向的压电效应将电振动转化为机械纵向振动并将其传送到变幅杆和焊头中。
3、变幅杆
变幅杆经常被称为Booster,能够扩大或缩小换能器产生的振幅。由于变幅杆安装在零结点位置,可以将变幅杆通过零结点位置固定在超声波焊接机上,避免振动臂偏移,传递焊接力。

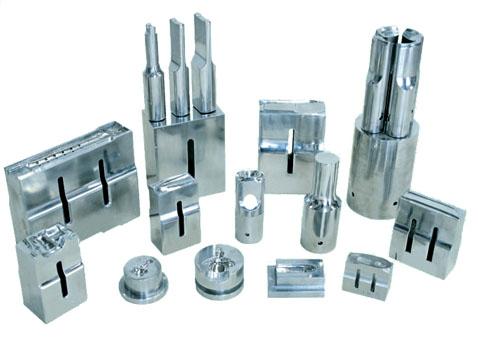

4、焊接模具,又被称为焊头

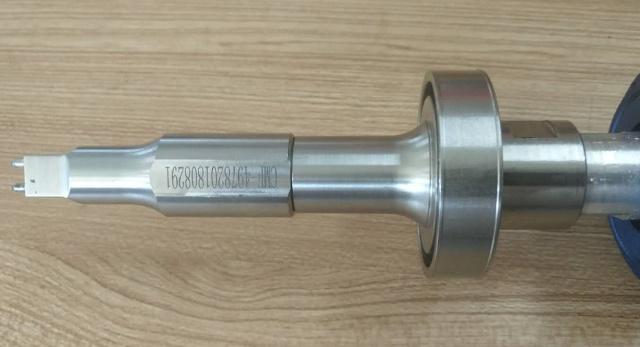

焊头作为真正的主动焊接模具,将机械振动传递到焊接件中,也就是说,它将超声波振动耦合起来。根据几何构造,焊头还能将振幅放大或缩小。
换能器、变幅杆和焊头共同形成了所谓的振动臂。振动臂始终与塑料材质和焊接件接触面的几何形状相匹配。
二、武汉超声波焊接机被动部件:
底模或底砧
塑料超声波焊接是指在焊缝中按材料相接的方式相互连接。在力的作用下,纵向振动以20kHz、30kHz和35kHz的频率以及5μm到50μm的焊头振幅被导入塑料之中。超声波振动通过焊件和模具的特殊结构聚集在一起。人们将焊件中这些特殊的结构称为导能角。接合区域内的接触点通过输入的高频能量,有针对性的发生变形。接触面和分子链内部的摩擦产生热量,将材料熔化。
