随着科技的进步、超声波点焊机也在日益更新、从传统的模拟电路、到如今的数字电路、焊接的性能得到啦很大的提高。各种焊接参数可实时监控。遇到问题第一时间找到故障点。同时在安全性能上我们做啦很多保护功率。既保证人员安全、又能保护设备避免损坏。
武汉超声波点焊机:即可称作武汉超声波熔接机、武汉超声波切割机、武汉超声波熔接机、武汉超声波焊接机、武汉手提式超声波焊接机、武汉便携式超声波焊接机、武汉手提式超声波焊接机、武汉超声波焊枪。
如下是武汉超声波点焊机介绍、也是武汉超声波点焊机的进步历程
一:武汉超声波点焊机普通型

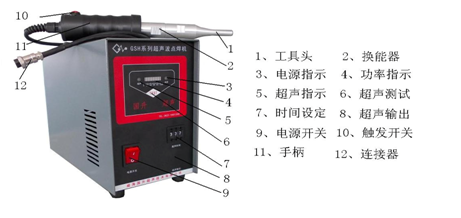

一:设备图片
二、设备规格和参数
主机尺寸: (L)300×(W)350×(H)150(MM)
供电电源: 220VAC 50/60HZ 单相
设备功率: 500W 1000W 熔接时间: 0.01-9.99sec
消耗功率: 500W/小时,,800W/小时(发声器工作时的累计时间)
胶件焊接点的最大面积:¢15MM
三、基本组件
项目 | 名称
| 材料
| 数量
| 单位
| 产地
|
1 | 换能器 | 陶瓷片+镁铝合金 | 1 | 只 | 国产 |
2 | 调幅器 | 镁铝合金 | 1 | 只 | 国产材料加工 |
3 | 电流表 |
| 1 | 只 | 国产 |
4 | 开光 |
| 2 | 只 | 和泉开关 |
5 | 发生器 | 低配 | 1 | 台 |
|
6 | 焊头 | 钛合金 | 1 | 只 |
|
二:武汉超声波点焊机智能型

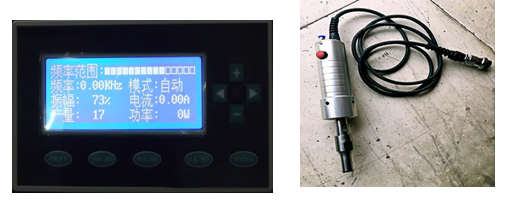

一:设备图片
二:设备规格参数
l 工作电源电压:160VAC-250VAC
l 电源电流:小于2.5A
l 电源工作频率29khz-27 khz
l 跟踪带宽:1khz
l 工具头固有频率:27.89 khz
l 峰值功率:600W
l 体积:高260mm*宽120mm*长350mm
l 设备工作环境
n 电源噪声:不能超过100Vp_p。
n 允许瞬时停电:小于10ms。
n 操作温度:5℃~40℃。
n 环境湿度:20~70%(无凝露)。
n 周围无震动源,无灰尘、无腐蚀性气体。
三:基本组件
项目 | 名称
| 材料
| 数量
| 单位
| 产地
|
1 | 换能器 | 陶瓷片+7075T6镁铝合金 | 1 | 只 | 优质国产 |
2 | 调幅器 | 7075T6镁铝合金 | 1 | 只 | 优质国产 |
3 | 触摸屏 |
| 1 | 只 |
|
4 | 开光 |
| 2 | 只 | 和泉开关 |
5 | 发生器 | 高配 | 1 | 台 | 台湾 |
6 | 焊头 | 钛合金 | 1 | 只 | 优质国产 |
三:武汉超声波点焊机数字型
一:设备图片
二:设备规格参数
1:外形尺寸:长380mm*290mm*110mm
2:主机:7KG
3:输出功率:0-1000w
4:输出电压:0-3000V AC
5工作环境温度:+5°C 至 +50°C
6:工作电源:AC220V 50Hz
7输入功率因素:≥80%
8:过热保护温度:85
9:通讯:PLC通讯
三:设备优点:
(1)带触摸屏
(2)焊接振幅可在50%-100%可调整
(3)有记数功能
(4)带自动诊断功能(焊头损坏,调幅器损坏,换能器损坏,
(5)自动追频功能
四:设备特点
1、采用智能数字电源监控各程序速度快,适应力特强,内置各种保护系统。能够在短时间内建立高度完善的系统,彻底追求使用的简便性,具有灵活性,高可靠性,高稳定性。
2、内置记忆系统,牢记最近一次的设定参数,即使突然停电也不会失去数据。开机自动测试运行一次,每一次焊接结束时的实际工作频率储存并显示当前频率。
3、在机械(换能器组合)固有谐振频率时,实现频率自动跟踪。具备3段时间(延时,焊接及定型)各组时间由99.99秒——0.01秒。能量输出斜坡提升.避免在焊接过程中产品发生错位、损坏、畸形等现象。
4、具备超负荷,超频率自动保护及显示功能,自动累计工作数量,电源自带音波检测及紧急停止键。
五、基本组件
项目 | 名称
| 材料
| 数量
| 单位
| 产地
|
1 | 换能器 | 陶瓷片+7075T6镁铝合金 | 1 | 只 | 日本进口 |
2 | 调幅器 | 7075T6镁铝合金 | 1 | 只 | 进口材料加工 |
3 | 触摸屏 |
| 1 | 只 |
|
4 | 开光 |
| 2 | 只 | 和泉开关 |
5 | 发生器 | 高配 | 1 | 台 | 台湾 |
6 | 焊头 | 钛合金 | 1 | 只 | 台湾 |
